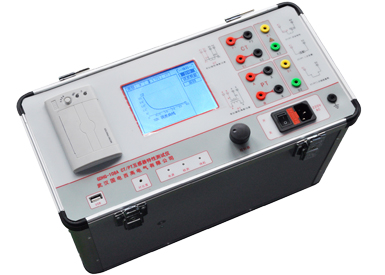

GDHG-108A型CT/PT互感器特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器支持電壓法測試方式，能測試安裝在變壓器或者開關裝置內部的套管CT，適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面?？奢p松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。
| CT （保護類、計量類） | PT |
| ? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
| ? 自動給出拐點值 | ? 自動給出拐點值 |
| ? 自動給出 5% 和 10% 的誤差曲線 | ? 變比測量 |
| ? 變比測量 | ? 極性判斷 |
| ? 比差測量 | ? 比差測量 |
| ? 相位（角差）測量 | ? 相位（角差）測量 |
| ? 極性判斷 | ? 交流耐壓測試 |
| ? 一次通流測試 | ? 二次負荷測試 |
| ? 交流耐壓測試 | ? 二次繞組測試 |
| ? 二次負荷測試 | ? 鐵心退磁 |
| ? 二次繞組測試 | |
| ? 鐵心退磁 | |
| ? 支持套管 CT 的檢測 |
| 項 目 | 參 數 | |
| 工作電源 | AC220V ± 10% 、 50Hz | |
| 設備輸出 | 0 ～ 2500V | |
| 輸出電流 | 0 ～ 5A( 峰值 20A) | |
| 伏安特性精度 | ± 0.5% | |
| 二次繞組 電阻測量 | 范圍 | 0.1 ～ 300 Ω |
| 精度 | ± 0.5% | |
| 二次實際 負荷測量 | 范圍 | 5VA ～ 1000VA |
| 精度 | ± 0.5% | |
| CT/PT 角差測量 | 精度 | ± 4min |
| 分辨率 | 0.1min | |
| CT/PT 比差測量 | 精度 | ≤ 0.05% |
| 分辨率 | 0.1 | |
| CT 變比測量 | 范圍 | 1-10000 |
| 精度 | ± 0.5% | |
| PT 變比測量 | 范圍 | 1-10000 |
| 精度 | ± 0.5% | |
| 工作環境 | 溫度：－ 10 ℃ ～ 40 ℃，濕度：≤ 90% ，海拔高度：≤ 2000m | |
| 尺寸 | 尺寸： 38 0mm × 240 mm × 180 mm | |
| 重量 | ≤ 18 | |
GDHG-108為GDHG-108A簡版， 不具備角差比差功能
